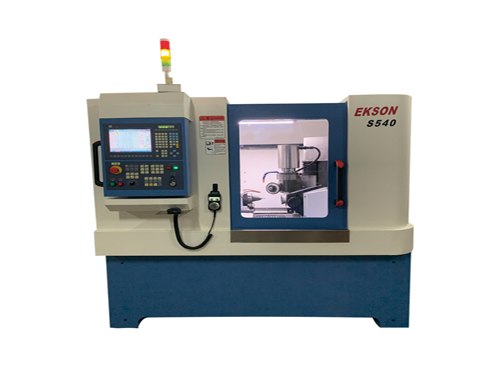

产品名称:AKS-S540型 5轴4联动数控多功能磨刀机

电话:0513-8768 0899

邮箱:18621025000@163.com

时间:2020-11-06

产品描述

   AKS-S540 型五轴四联动专用型数控磨刀机是根据五轴五联动磨刀机的磨削原理而设计出来的。早期由于国内    配套跟不上,机床的核心配件主要依赖进口且价格昂贵,当时不具备制造高精度、高性价比五轴磨刀机的条件,所    以把五轴的一些功能变为四轴加工的想法应运而生。

   采用多磨头设计,最多可装 6 片砂轮,可实现槽底、侧刃、端齿抛光。加工效率高、产品精度好且性价比极    高;

   进口高精密、高强度数控工件轴,标配 SCHAUBLIN W25 夹头,可选配雄克 BT50 刀柄。

   公司自主研发的磨削软件可实现工件的段差、开槽、底刃的一次性磨削,目前可支持 3 个台阶的段差;支持    DXF 导入功能,可实现复杂刀具的轮廓加工;配备机械手全自动上下料系统,可实现加工过程中自动检测补偿,实    现真正意义上的无人化生产,大大降低了公司的运营成本。

   机床自带磨削软件有:平底铣刀、粗皮铣刀、钻头、阶梯钻、螺纹铣刀、单刃铣刀、成型

刀等,可以根据客户的要求非标订制。

   标刀市场竞争日趋白热化,传统的五轴加工根本没有竞争优势,所以四轴专机必然成为以后标刀市场的新宠,    也必然会有上四轴标刀专机者得标刀天下的趋势。



一、设备描述(含选配件):

1.1 5 轴 4 联动 CNC 数控多功能工具磨床。2 个旋转轴 A、C,3 个直线数控轴 X、Y、Z;

1.2 采用进口多轴数控系统和伺服电机;

1.3 德国研磨级丝杆和滚柱导轨;

1.4 数控高精度分度主轴(工件轴);

1.5 焊接床身加天然大理石底座,减震效果极佳;

1.6 全封闭外壳,移动门安装透明亚克力玻璃。

1.7 采用进口知名品牌的电气元件

二、主要技术参数描述:

2.1 数控直线轴

  横向数控直线轴 X Axis    280.0 mm

  竖向数控直线轴 Y Axis    270.0 mm

  垂直数控直线轴 Z Axis    230.0 mm

  快速移位(X、Y、Z 轴)    15m/min

2.2 数控数控轴

  工件分度数控轴 A Axis   无限旋转/ max 50rpm

            C Axis    -30°~60°

2.3 编程和手轮进给最小分辩率

  直线轴 X、Y、Z          0.001mm

  旋转轴 A              0.001°



2.4 定位、重复定位精度

  直线轴重复定位精度 X、Y、Z  0.004mm

  旋转轴 A 分度            0.01°



2.5 加工工件范围

  夹持最小工件直径                3.0mm

  夹持最大工件直径(根据所配刀柄规格确定)25.0mm

  夹持最大工件长度                100.0mm

  磨削最小工件直径                0.3mm

  磨削最大工件直径                250.0mm

  最长磨削长度                   150.0mm



2.6 开槽主轴

  主轴功率        6kw

  主轴转速        3000-6000rpm

  砂轮直径        150mm

2.7 轴向伺服及冷却马达

  X 轴马达         850W

  Y 轴马达         850W

  Z 轴马达         850W

  A 轴伺服马达      850W

  冷却马达         2HP

  循环马达         1HP

  自动润滑马达      1/8HP

2.8 控 制 器

  FANUC/SIEMENS/SYNTEC 控制器,ISO 标准 G 代码编程。

2.9 机床规格

  机床装机容量      15.0KVA(供电 380V*3)

  机床外形尺寸    长 1.9m *宽 1.8m*高 2.0m

  机床重量         ≈ 2.8 吨

三、随机附件(含选配)

  自动控制润滑系统 1 套

  砂轮法兰 3 组

  标准工具箱及工具 1 套

  SCHAUBLIN 刀柄(雄克 BT50 刀柄) 1 个

  SCHAUBLIN 筒夹 5 个

  220V 50Hz 变压器 1 台

  油污收集机 (选配) 1 台

  油冷却系统 (选配) 1 套

  探针 (选配) 1 套

  砂 轮 (选配) 1 套

  磨削油 (选配) 200L

加工内容:平底铣刀、单刃螺旋刀、螺纹铣刀、粗皮铣刀、玉米铣刀、组合刀具、钻头、铰刀、丝

锥、木工排钻等各类标准及非标刀具;

加工材料:硬质合金、高速钢等。
