产品描述

机床概况：

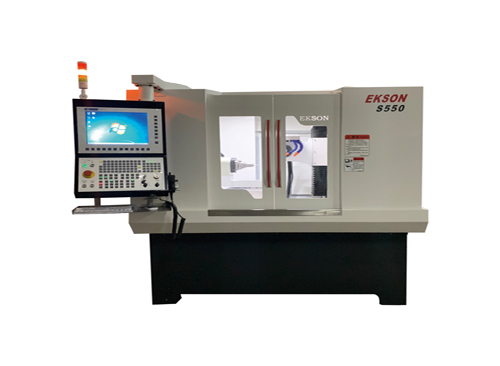

   本公司研发生产的高精密型 5 轴 5 联动数控刀具磨床，是综合进口 5 轴数控工具磨床的设计

理念以及国内制造业的特殊要求而诞生。具有实用、经济、高效、稳定的特点。所有配件均来自国

内外知名品牌。所有机型均由我公司独立自主研发、设计，外观不模仿、结构不抄袭、软件不侵权，

请广大用户放心购买使用。

   机械配件方面采用进口高强度永磁同步电主轴，标配主轴电机功率 11kw，最大扭矩可达 56NM,

主轴最高转速可达 9000rpm。直线轴电机均为日本进口绝对值伺服电机，工件轴 A 为高精度 DD

马达，最高转速可达 500RPM。高强度滚柱导轨和高精密研磨丝杠保证了机械部件传动的可靠性与

稳定性。

   软件方面可根据客户的要求订制，尤其在钻头软件开发方面颇有造诣，可为客户提供钻头加

工的整套方案，品质可与国外进口品牌相媲美。

机械规格

一、研磨范围

   夹持最大工件直径      25.0mm

   夹持最小工件直径      3.0mm

   夹持最大工件长度      200.0mm

   磨削直径           0.5mm-150mm

二、轴向行程

   X 轴行程            315.0 mm

   Y 轴行程            330.0 mm

   Z 轴行程            290.0 mm

   定位精度            0.003mm

   重复定位精度          0.002mm

   快速移位（X、Y、Z 轴）   15m/min

三、工件主轴

   A 轴旋转角度          360°

   C 轴旋转角度        -30°~180°

   机床最低气压         4kg/cm2

   最小分度精度          0.001°

   数控系统分辨率         0.0001

   手轮进给最小分辩率       0.001

   工件轴本体径向跳动       0.002

   工件轴本体端面跳动       0.002

   直线轴 X、Y、Z 重复定位精度 0.002

   直线轴 X、Y、Z 定位精度    0.003

   旋转轴 A、C 分度精度 ±2″

四、砂轮主轴

   永磁同步电主轴功率        11-16kw

   砂轮主轴转速         3000-9000rpm

   最大砂轮直径              200mm

五、轴向伺服及冷却马达

   X 轴日本安川伺服电机（绝对值）  1.3KW

   Y 轴日本安川伺服电机（绝对值）  1.3KW

   Z 轴日本安川伺服电机（绝对值）  1.3KW

   A 轴 DD 直驱（进口高精度编码器） 500RPM

   C 轴 DD 直驱（进口高精度编码器） 2.5KW

六、 控 制 器

   SIEMENS/BECKHOFF/SYNTEC/其他

七、自动上下料（选配）

   采用内置机械手臂上下料系统，可实现工件 24 小时全自动装夹

八、机床规格

  机床装机容量         25.0KVA

   冷却油箱容积          800L

   机床外形尺寸  1968X2075X2052mm

   机床毛重            3800KG

九、设备配置

   5 轴 5 联动 CNC 数控多功能刀具磨床，2 个旋转数控轴 A、C，3 个直线数控轴 X、Y、Z；瑞士进口三维防       碰撞模拟磨削软件，提供终身免费升级服务；

   采用多轴数控系统和进口伺服电机；

   知名品牌高精度高强度 P 级滚柱导轨和全磨制高精密 C3 级滚珠丝杆；

   高精度直驱数控分度工件轴 A 和高精度直驱数控转台 C；

   焊接床身加天然大理石底座，减震效果极佳；

   气动元件均来自台湾

   丝杠轴承采用 NSK 原装

   Window 操作系统；

   采用进口知名品牌的电气元件

十、软件包含：

  （1）铣刀软件包含标准铣刀、不等分铣刀、不等螺旋角铣刀、变导程铣刀、粗皮铣刀、锥度铣刀、燕尾铣刀、      多刃铣刀、锥度球头铣刀、T 型刀等；

  （2）钻头软件包含 18 种钻尖形状软件，麻花钻、阶梯钻、钻铣刀、阶梯钻铣刀、插铣刀、 枪钻、忽钻、倒角      刀、定心钻等，可加工 SE 钻尖；

  （3）成型刀软件包含各类 DXF 样条曲线防型刀，可磨削各种异形刀具，包括各种数控刀片；

  （4）旋转挫软件包含平头旋转挫、锥度旋转挫、球头旋转挫、圆孤旋转挫、DXF成型旋转挫等。

十一、随机附件（含选配）

   自动控制润滑系统  1 套

   砂轮法兰 2 组

   标准工具箱及工具 1 套

   SCHAUBLIN 刀柄（SCHUNK BT50 刀柄） 1 个

   SCHAUBLIN W25 筒夹 4 个

   220V 50Hz 变压器 1 台

   探 针 1 套

   油污收集机 （选配） 1 台

   油冷却系统 （选配） 1 套

   砂 轮 （选配） 1 套

   磨削油 （选配） 800L
